二维过渡金属硫属化合物相变方法的研究进展

张浩哲   徐春燕   南海燕   肖少庆   顾晓峰

Research progress of two-dimensional transition metal dichalcogenide phase transition methods

Zhang Hao-Zhe Xu Chun-Yan Nan Hai-Yan Xiao Shao-Qing Gu Xiao-Feng

引用信息 Citation: Acta Physica Sinica, 69, 246101 (2020) DOI: 10.7498/aps.69.20200965

在线阅读 View online: https://doi.org/10.7498/aps.69.20200965

当期内容 View table of contents: http://wulixb.iphy.ac.cn

二维过渡金属硫属化合物相变方法的研究进展*

张浩哲    徐春燕    南海燕†    肖少庆    顾晓峰

(江南大学电子工程系, 物联网技术应用教育部工程研究中心, 无锡 214122)

(2020 年 6 月 22 日收到; 2020 年 8 月 4 日收到修改稿)

近些年来, 二维过渡金属硫属化合物因其具有独特的原子结构和能带特征而备受关注. 过渡金属硫属化

合物不仅存在稳定相, 也存在一些亚稳相, 这些亚稳相因其独特的电学和光学特性逐渐成为研究的热点. 为了获得这些亚稳相, 一种能够使过渡金属硫属化合物在两种晶相之间可控相变的方法必不可少. 本文首先对过渡金属硫属化合物的电学、力学和光学特性进行了总结, 然后介绍了其不同的晶相结构特征, 接着列举了目前报道的过渡金属硫属化合物的八种相变方法: 化学气相沉积法、掺杂法、分子插层法、应力法、高温热处理法、激光引导法、等离子体处理法以及电场引导法, 并且介绍了各自的研究进展, 最后对本文涉及的相变方法进行了总结并列举了这些方法迄今为止所存在的一些问题. 该文详细阐述了过渡金属硫属化合物的相变方法, 为未来过渡金属硫属化合物的相变研究提供了一个很好的参考方向.

关键词：二维硫属化合物, 晶相结构, 相变方法

PACS：61.46.–w, 74.78.–w, 81.07.Bc

DOI: 10.7498/aps.69.20200965

1   引 言

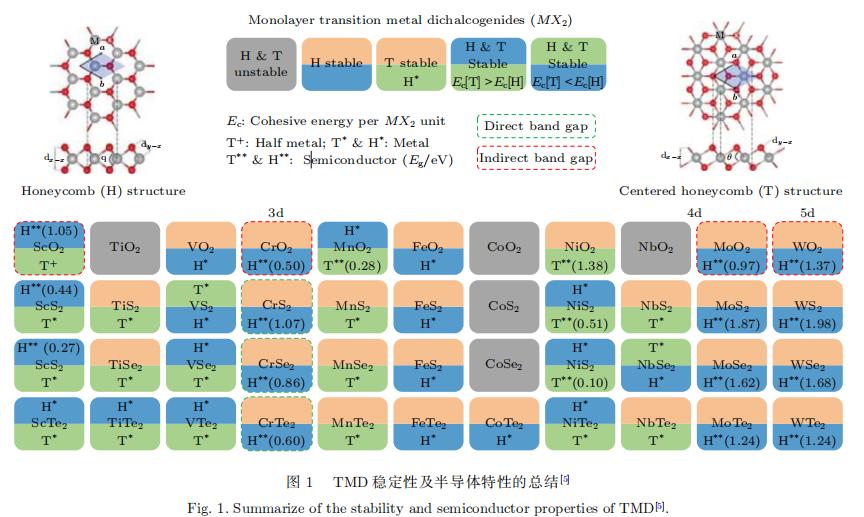

自从 2004 年 Novoselov 等[1] 使用机械剥离的 方法成功制备出单层石墨烯后, “二维材料”就逐渐 地走入科学家的视野. 石墨烯在室温量子霍尔效应 以及超高载流子迁移率上有着很大的优势[1,2] , 但 零带隙的结构极大地制约了其在更多方面如逻辑 电路、光电子等领域的发展. 而被称为“材料之王” 的黑磷虽然具有带隙且可控[3] , 但由于在空气下极易被氧化, 无法使其在工作环境中保持稳定[4] . 与 以上材料相比, 过渡金属硫属化合物 (transition metal dichalcogenide, TMD) 由于其优异的特性 而逐渐成为二维材料研究的热点. TMD 材料由于 具有带隙, 且随着层数的增加会从直接带隙 (一般 为单层) 变为间接带隙 (少层及多层), 在光电探测 领域有着很好的应用前景, 因此受到了越来越多研究者的青睐. 大多数 TMD 材料的基本化学式为 MX2 , 其中 M 代表过渡金属, 如钼 (Mo)、钨 (W), X 代表硫元素所在的 VI 族元素, 即硒 (Se)、硫 (S)、 碲 (Te) 等, 另外, TMD 中还有一种特殊的结构 存在, 即三元合金. 这种材料是由三种过渡金属 元素和硫属元素成的合金, 如 MSe2(1–x)S2x 和 W1–xMoxX2 . 图 1 总结了 44 种不同 TMD 的稳定 性结构 [5] ,

其中 IVB-VIIB 族的 TMD 主要为层状 结构, 而 VIII-X 族为非层状结构, 在这里主要对层 状 TMD (layer TMD, LTMD) 进行研究. TMD 材料由于超薄的厚度、均匀且无悬挂键

的表面、极高的载流子迁移率和开关比以及可调控 的带隙等优异特性成为了下一代纳米微电子器件 (后硅时代) 的首选材料之一. 近年来, TMD 材料的发现推动了短沟道晶体管研究的进展, 例如 2017 年中国科学院物理研究所张广宇团队[6] 利用氢气等离子体技术制备了以石墨烯为电极的 8 nm和 3.8 nm 的短沟道 MoS2 场效应晶体管, 均表现 出较好的电学特性, 普渡大学叶培德教授团队 [7] 及 Joerg Appenzeller 教授团队[8] , 分别于 2012 年、 2015 年报道了以金属作为接触电极的 MoS2 场效 应晶体管在沟道长度从长沟道范围缩短至几十纳 米的过程中器件电学性能的变化趋势, 他们的实验 结果一致表明 MoS2 这种材料对短沟道效应具有 很强的免疫力, 揭示了 MoS2 应用于超短沟道器件 的巨大潜力. 然而随着器件尺寸的缩小, 接触电阻的 影响将增大, 特别是当半导体制备工艺进入 10 nm 甚至 7 nm 的节点, 器件接触电阻在总电阻中将成 为最主要的部分, 器件的开关特性将受到严重的影 响. 因此, 对于 10 nm 节点工艺, 其挑战不仅在于 制备超短沟道, 而且在于如何大幅度降低器件接触 电阻. TMD 材料大部分表现为稳定的半导体特性, 制作器件时由于和金属电极材料之间的功函数相 差较大, 势垒较高, 导致接触电阻很大, 极大地 降低了器件的迁移率等电学特性. 但由于其本身 存在金属相结构, 因此如果能将电极处的 TMD 材料由半导体性转化为金属性, 那么不同晶相的同 种 TMD 即可组成一个同质结, 便能够极大地降低 接触电阻 [9] , 本文将 TMD 晶相转变的过程称为 相变. 本文首先介绍了不同 TMD 材料的晶相结构, 然后对这些材料的相变方法做一个详细的总结和分析.

2   TMD 的基本结构和特征

2.1 晶相结构

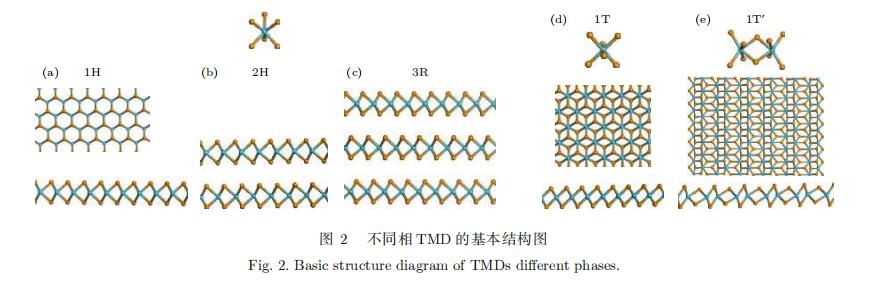

通常状态下 TMD 单层的厚度在 6—7 Å之间, 层间由弱的范德瓦耳斯力相结合, 层内金属原子 M 和硫属原子 X 以强的共价键相结合, 由此可以 较容易获得单层或多层的层状结构. 单层 TMD 可视为三明治结构: 上下为硫属原子 X 层, 在这两个 X 层之间夹着一个金属 M 层. TMD 一般拥有多种结构, 常见的三种结构为 1T, 2H 和 3R 相. 其中 T, H, R 分别代表三角形 (trigonal)、六边形 (hexagonal) 和斜方六面体 (rhombohedral). 而数字则代表一个晶胞内所包含材料 的层数[10] . 部分 TMD 还存在一种特殊的扭曲八面 体结构, 被称为 1T'相. TMD 各个相的结构见图 2. 除此之外还存在一些过渡相, 如 2Hd 和 Td 等[11] .

2.2 基本特征

TMD 有着优秀的光学性能. 单层 TMD 膜具 有直接的光学带隙, 所以具有最强的发光强度[12] . TMD 材料种类繁多, 并且带隙可控, 很多材料在 近红外区域表现出较强的吸收, 如 MoTe2 (带隙 1.1 eV), PtSe2 (带隙 1.2 eV) 等, 这使得 TMD 在 光电领域特别是在近红外光探测上有着巨大的优势 [13] , 极大地弥补了目前最常用的硅基光电探测 器的波长限制.

TMD 的电学和力学性能同样也非常优秀, 这 使得其在电子器件以及复合薄膜组装上有着广泛 的应用, 如场效应晶体管 [14,15]、光电晶体管 [16,17] . 研究表明二维 TMD 材料有着优异的杨氏模量, 而 且 TMD 纳米膜的硬度比起石墨烯和氮化硼 (BN) 要小得多[18,19] , 且 TMD 纳米层弹性形变可达到几 十纳米, 不会轻易发生断裂, 因此在柔性器件上也 有广泛的应用[20] .

3   TMD 的相变方法

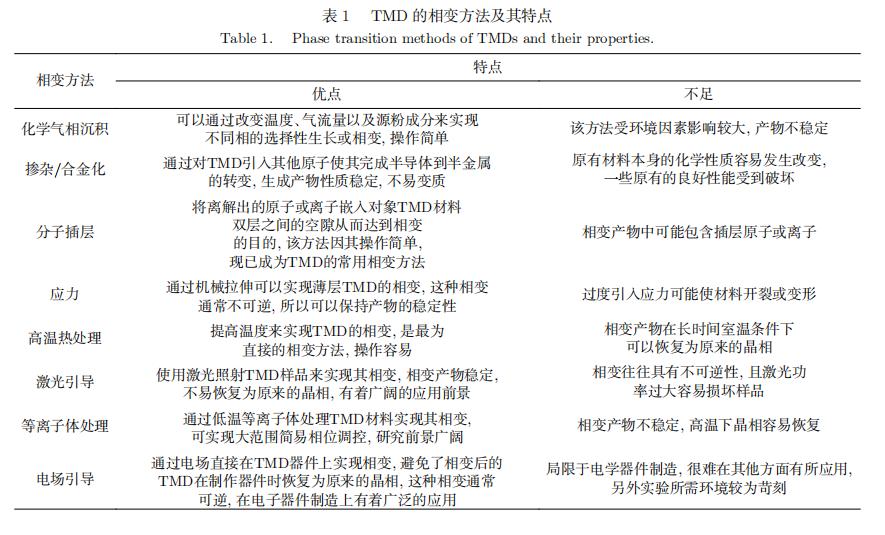

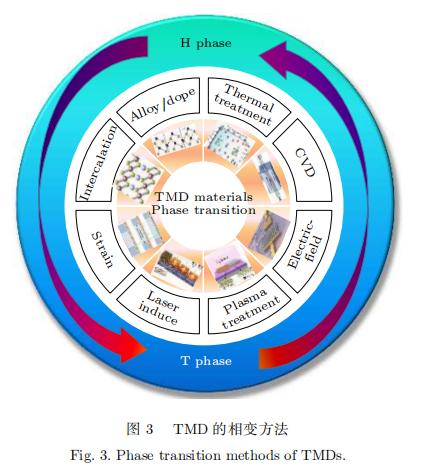

TMD 的相变方法种类较多, 图 3 列举了迄今 为止所有已知的相变方法, 共有八种, 分别是: 化 学气相沉积法、掺杂法、分子插层法、应力法、高温热处理法、激光引导法、等离子体处理法以及电场 引导法. 不同的相变方法有着不同的特点, 也对应 着不同的应用, 表 1 对八种方法的特点进行了总 结. 下面将详细地说明所有的相变方法以及它们各 自的研究进展.

3.1 化学气相沉积

化学气相沉积是一种常见的化学气相生长的 方法, 其基本过程是通过载气将含有要合成的一种 或几种化合物的气体提供给基片, 然后借助气相作 用或基片表面的化学反应生成目标产物. CVD 法 制成的二维纳米材料具有厚度均匀、纯度高、缺陷 少、结晶好等优点, 近年来被广泛地用来合成各种 高品质的原子级厚度的二维晶体薄膜. CVD 法不 仅能够实不同种类不同尺寸 TMD 材料的生长, 还可以调控 TMD 材料的晶相结构.

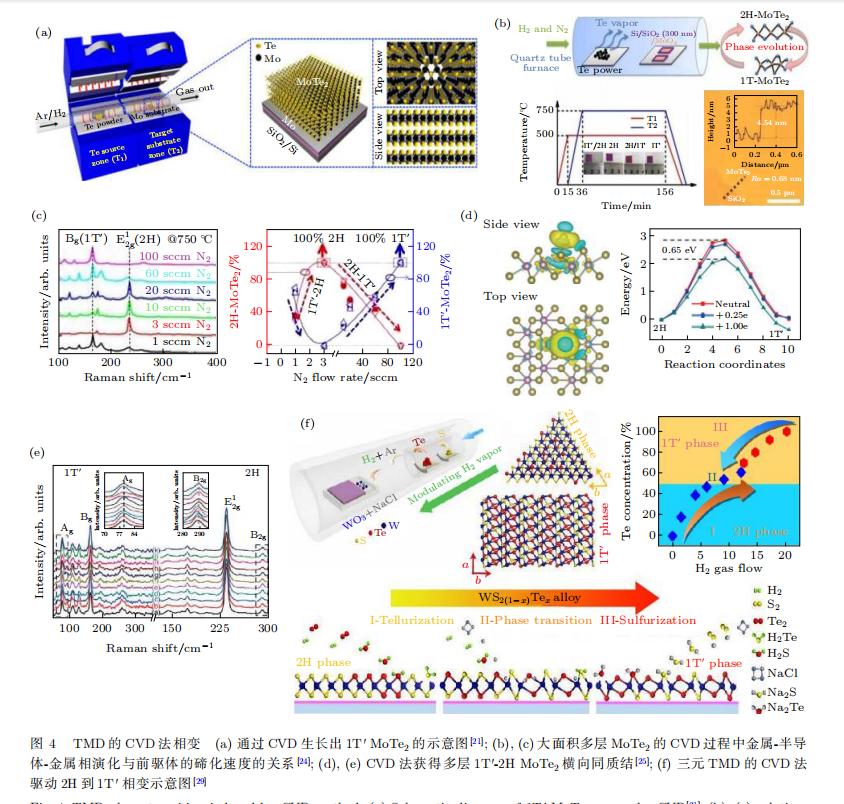

2015 年 Park 等 [21] 在通过 CVD 法合成单层 MoTe2 时, 发现 MoTe2 在生长初期呈现 1T' 相, 但 随着时间的增长, MoTe2 逐渐由 1T' 相转变为 2H 相, 图 4(a) 是 CVD 生长 MoTe2 相位随时间的变 化情况. 他们认为该相变过程主要是 Te 原子含量 的变化引起的机械应变和弛豫驱动的 [21] . 同年美 国麻省理工大学的德雷斯尔豪斯教授等[22] 开发了 一种 CVD 方法能够实现大面积、均匀且高度结晶 的少层 2H 和 1T' MoTe2 薄膜的生长. 他们发现 以 MoO3 作为前驱体可生长出 2H 相的 MoTe2 , 而 以 Mo 作为前驱体可得到 1T' 相. 一般来说, 通过 CVD 法生成的 MoTe2 等材料在常温下呈现为 2H 相, 然而 2016 年 Naylor 等 [23] 通过液滴法和热蒸 发法直接生长出了单层单晶的 1T' MoTe2 , 其磁输 运在低温下表现出弱反局部化, 并且发现有强自 旋-轨道耦合的现象. 同年华中科技大学的常海欣教授等[24] 在研究 CVD 法合成大面积多层 MoTe2 的过程中发现金属-半导体-金属相演化过程与前驱 体的碲化速度相关, 并且提出了如图 4(b) 所示的 CVD 法实现 MoTe2 的 2H-1T' 相变装置. 与此同 时他们还发现碲化钼样品的碲化速度受载气流速 和碲化温度控制, 图 4(c) 表示了 MoTe2 相变与 N2 载气流速的关系[24] . 实验还发现通过改变碲化速度, 可以使 MoTe2 出现四种不同的相位结构, 包 括 100%2H 相、100%1T'相、1T' 相主导和 2H 相主导的两相共存状态. 这项成果对其他二维材料的相 位工程有着很大的引导作用. 2019 年中南大学的欧阳方平教授团队[25] 使用简便的 CVD 法获得了多层 1T' -2H MoTe2 横向同质结, 在此 CVD 生长 过程中, 可以通过调节 MoTe2 薄膜与 Te 蒸气之间的接触来动态控制 MoTe2 薄膜的相变, 结论如 图 4(d) 和图 4(e) 所示. 除 MoTe2 以外, CVD 法对其他的 TMD 材料的相变也有很大的作用. 2018 年, 华中科技大学的翟天佑教授课题组 [26] 在 CVD 制备 InSe 薄膜时,发现通过调整 Se 和 H2 浓度可以得到两种不同的

结构, 即 InSe 相和 In2Se3 相. 其中 In2Se3 总能在 Se过量且 H2 含量较低的情况下产生, 在 Se 浓度和 H2 浓度要求较为宽泛的情况下也会出现 InSe 和 In2Se3 共存的情况, 而InSe 则只能在生长参数极 为敏感的情况下才会产生. 由于生成 1T' 相所需能 量远比 2H 相高, CVD 法直接生长 1T' 相要比生 长 2H 相困难得多. 2018 年, 清华大学的焦丽颖团

队[27] 采用理论计算的方法设计了一种钾 (K) 辅助 CVD 法, 通过调节生长产物中 K 的浓度来改变 1T' 和 2H 相的稳定性从而实现 1T'-MoS2 单分子层和

1T'/2H 异相双分子层的相选择生长. 焦丽颖课题 组[27] 通过合成高相位纯度的 1T' -MoS2 单分子层, 表征了其固有的光学和电学性质, 从而揭示其平面 内各向异性的特征. 三元 TMD 材料的 CVD 相变 也是目前研究的热点. 2017 年, 陈明伟课题组 [28] 通过 CVD 法实现了单层 Mo1–xWxS2 合金 1H 相 到 1T 的相变, 发现由 TMD 单层和基底之间的热膨胀系数差异引起的面内热应变可在 CVD 生长后的冷却过程中驱动其由 1H 到 1T 转变. 2019 年, 西安电子科技大学的马晓华团队[29] 在 CVD 生长 过程中通过调节氢气浓度合成了具有广泛 Te 组成 的单层 WS2(1–x)Te2x 合金, 硫属元素位点上的取代 性 Te 掺杂导致了该材料在高 Te 比率 (≥ 50%) 下从半导体 2H 相转变为半金属 1T' 相, 过程如图 4(f) 所示. 这项发现为发现潜在的电子和光电应 用的 Te 合金系统产生的奇异特性方面迈出了关键 一步.

3.2 掺杂/合金化

在半导体领域, 掺杂法一般是用于调控材料的 电子性能, 二维半导体材料由于原子级的厚度及层 间较弱的范德瓦耳斯力, 掺杂更容易改变其结构和 性能. 比如对石墨烯、硅烯、TMD 通过掺杂可以打 开或调控带隙, 得到不一样的光电性能[30−38] . 近年来, 掺杂也正在逐渐被用于二维材料半导体到半金 属的晶相转变. 通过引入其他原子可以促使目标材 料的结构发生改变, 从而改变其性能[39] . 以上所述 的 TMD 材料大多是无磁或稀磁的, 通常情况下多 呈现半导体性质, 而本身为半金属性的层状材料大 多不稳定且数量少, 最近几年大量的理论和实验研 究表明, 可以通过吸附、掺杂和引入缺陷等来调控 磁性能[40−42] , 从而使掺杂对象完成半导体-半金属 转变. 掺杂剂一般选用非金属原子, 当掺杂剂浓度 在对象材料中达到一定程度时, 对象材料与掺杂剂即形成合金. 可以这样说, 合金化就是超重度掺杂, 二者本质上都是将对象中的原子替换为掺杂原子, 使对象的性质发生改变. 对于掺杂引发相变的原 理, 人们也进行了不断的研究. 目前最主要的研究 相变原理的方法是密度泛函理论 (density functional theory, DFT). 通过第一性原理计算, 人们发现相变温度可以通过改变化学计量比在很大的范 围内改变. DFT 计算在 TMD 的相变原理及相变

预测上有着很大作用, 是研究 TMD 相变的一个重要工具[43−45] .

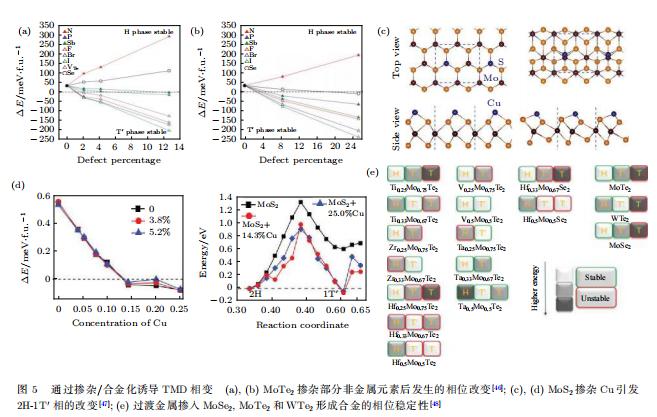

研究发现, H 和 T'相之间的能量差取决于掺杂原子的化学性质、大小和浓度, 从而对两相的稳定性起到了重要的控制作用. 这一结果表明, 单层MoTe2 中的 Te 取代是在这种二维材料系统中诱导和控制可逆结构相变的一种方法, 2017 年, 美国 海军研究实验室的Young 和 Reinecke[46] 将 N, F, P, Br, Se, Sb 和 I 这些非金属元素掺杂进 MoTe2 中, 部分元素掺杂后 MoTe2 表现出明显的相位改 变 (图 5(a) 和图 5(b)). 2018 年, 吉林大学郑伟涛 教授团队与美国密西西比大学合作 [47] 共同对 Cu 掺杂 MoS2 的情况进行了研究, 结果如图 5(c) 和图 5(d) 所示, 结合第一性原理计算发现表面上 的金属 Cu 原子的吸附可以诱导 MoS2 从半导体 2H 到金属 1T'相的相变, 同时也对 Cu 掺杂性能和 碱金属掺杂性能进行了比较, 发现其他掺杂剂在诱 导跃迁方面都不如 Cu 有效. 2019 年, 北京航空航 天大学孙志梅教授团队 [48] 使用 IVB, VB 和 VIB 族的过渡金属作为掺杂剂, 将其分别掺入 MoSe2 , MoTe2 和 WTe2 这三种 TMD 中形成合金, 并对 其 H 相和 T'相的稳定性进行了分析. 除部分样品 外, 大部分都随着掺杂剂的浓度的上升而逐渐从H 稳定态转变为 T'稳定态. 实验者对常温下不同 掺杂程度得到的 TMD 合金在不同相下的稳定性 进行了总结, 结果如图 5(e) 所示. 最后还发现通 过掺杂可以显著降低二元 MoSe2 , MoTe2 和 WTe2 的 H 和 T'相之间相对较高的相变势垒, 尤其是 VIB 族掺杂剂降低势垒效果更明显. 这些发现加深 了对三元 TMD 单层的理解, 并为它们的广泛应用 提供了宝贵的指导. 掺杂虽然能够实现稳定的相变, 即通过这种方法得到的半金属相材料性质稳定, 一般不会变回原 来的晶相. 但由于掺杂本身改变了原有材料的化学 性质, 导致其具有的一些良好特性被破坏, 最终导 致性能下降. 所以掺杂法相变技术还有很大的拓展 空间, 需要进行更多的研究以提升其优势.

3.3 分子插层

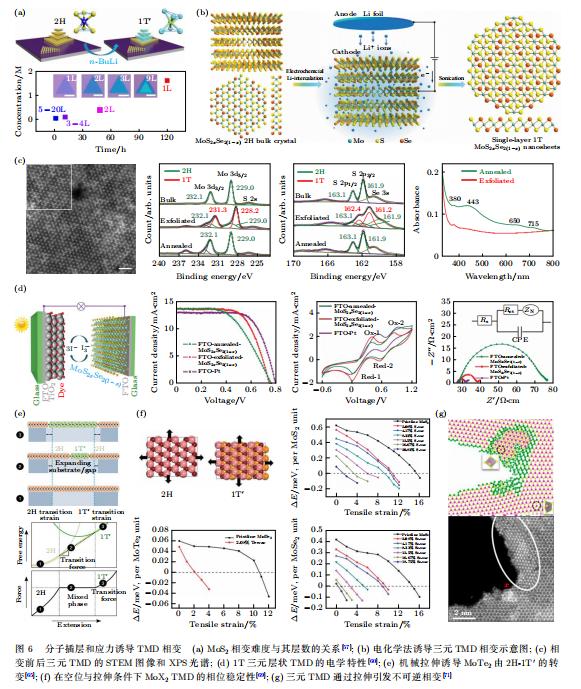

插层是向层状物质层与层之间插入其他外来 物质的过程, 其中外来物质可是无机小分子、离 子、有机小分子和有机大分子等. 插层法在调控电 池电极、电致变色剂、洗涤剂和固体润滑剂等特性 方面至关重要, 在电荷密度波和超导等基本二维物理中也很重要. 分子插层技术一般通过溶剂离解出 原子或离子, 然后将其嵌入目标样品双层之间的空 隙, 从而达到性能调控的目的[49,50] , 如对样品进行 掺杂[50]、增大储能效果[51,52]、改变材料晶相结构[53] 等. 对于分子插层技术改变 TMD 的晶相, 早在 1983 年 Hearing 等 [53] 就发现了通过 Li 插层可以引发 MoS2 的相变. 分子插层诱导 TMD 相变的插入材 料一般为碱金属. 经过几年的发展, 分子插层技术 已经成为 TMD 相变的几种常见方法之一. 2013 年 Kan 等 [54] 在单层 MoS2中插入 Li, 并 探究发现随 Li 插入量的变化, MoS2的晶相也随之 在 H 相、O 相、ZT 相和 DT 相之间变化. 2014 年 Kappera 等[9] 将 PMMA 覆盖在 MoS2的特定位置, 并将其浸入 5 mL 的 1.6 mol/L 正丁基锂中处理 2 h, 使得 MoS2 裸露部位相变为 1T 相. 通过实验, 研究者发现源/漏电极与沟道之间的接触电阻显著 降低, 从而极大地提升了 FET 的性能. 这项研究 证明了金属 1T 相是一种有效的接触电极, 且电极 的相工程是进一步改善 MoS2 器件性能的有效方 法. 2016 年, 新加坡国立大学的 Tan 等[55]发现, 通 过对 TMD 层与层之间嵌入氢化锂 (LiH), 可以实 现 1T' 相在空气中前所未有的长期 (> 3 个月) 稳 定性, 而且这种方法也广泛适用于其他碱金属和 TMD 材料. 2017 年, 新加坡南洋理工大学的夏娟 等[56] 将 Li 离子嵌入 2H MoS2 中, 改变了 MoS2 的 局部对称性, 使其转变为 dT 相. 他们通过这种方 法来研究 2H MoS2 的结构转变动力学, 通过实验 数据和微动弹性带 (nudged elastic band, NEB) 计算, 首次提出了 Li 离子逐步插层的 MoS2 的 2H- 1T-dT 相变机制. 这一相变工程可以可控地改变 MoS2 的电学和光学性质, 对其他性能如热导率、 机械性能和化学性能也能够可控调节. 2018 年清 华大学等高校的研究者们 [57] 对不同层数的 MoS2 进行了相变实验, 发现随着层数的增多, 相变的难 度逐渐降低, 如图 6(a) 所示. 他们推测可能是因为 随着层数的增加, 使得 2H-1T 相之间的能量差增 大, 从而降低了相变的难度. 2019 年, Eshete 等[58] 将 Li 离子通过插层方式插入 2H-MoTe2 中, 实现 了 MoTe2 由 2H 相到 1T'相的转变, 从而制备出垂 直异相的 MoTe2 晶体. MoTe2 中的垂直异相将金 属电极的肖特基势垒降低到 66 meV, 提高了电化 学制氢的整体离子电导. 这为混合催化剂和基于二 维材料的新一代电子器件制作提供了一个新的平台.在 TMD 插层相变的应用方面, 也有一定的研 究成果. 2016 年, 新加坡国立大学的研究者 [59] 通 过实验提出, 2H-MoS2 的 Li 插层在 3 个主要方向 上扭曲了其晶畴, 从而产生了镶嵌状的 1T'纳米晶 畴. 该工作表明通过化学锂化对大体积 MS2 (其中 M 为过渡金属) 化合物进行纳米结构化是实现高 容量和稳定电极材料的有效策略. 三元 TMD 也可通过插层法改变其晶相结构. 2016 年, 新加坡南洋理工大学张华教授、Christian Kloc 教授团队 [60] 通过电化学法, 成功地对 MoS2xSe2(1–x) 和 MoxW1–xS2 进行了 Li 离子插层, 从而实现了其 2H-1T 相变, 如图 6(b)—(d) 所示. 这种方法生产出来的具有高浓度金属 1T 相的单 层MoS2xSe2(1–x) 纳米片有望成为制造高性能无铂 染料敏化太阳能电池 (dye-sensitized solar cell, DSSC) 的电催化剂. 此外, 该纳米片还可以有望用 于其他应用, 包括电催化制氢、超级电容器和电化 学传感器. 不仅 Li 离子可以实现 TMD 材料的插层相变, 其他碱金属离子也可以. 2014 年中国科学院物理 研究所北京凝聚态物理国家实验室 Wang 等[61] 通 过实验发现对 MoS2 插层 Na 可以诱导 MoS2 的 2H-1T 相变. 除此之外, 他们还发现根据 Na 离子 嵌入的含量, 在 MoS2 中还可以识别出一系列其他 复杂的相变以及晶格畸变, 结构调制, 甚至是不可 逆的结构分解. 结果表明, NaxMoS2 中的 x = 1.5 是结构演化可逆性的关键点. 这项发现丰富了对 MoS2 的相变和插层化学的理解, 并为将来的材料 设计和应用提供了启示. 除此之外的研究还发现其 他一些金属原子也可以诱导相变, 如 Fe 等[62,63] .

3.4 应 力

物体由于外因 (受力、湿度、温度变化等) 而发 生变形时, 在物体内各部分之间产生相互作用的内 力以抵抗这种外因的作用, 并试图使物体从变形后 的位置恢复到原来位置, 在所考察的截面某一点单 位面积上的内力称为应力. 一直以来应力对物体会 产生较大的影响如开裂、翘曲及变形、产品尺寸变 化等, 一般可以通过自然时效、热时效等方法消除应力. 近些年来人们开始利用材料内部产生的应力 来改变材料 (尤其是二维材料) 的性质, 例如调整 带隙[64]、测量杨氏模量[18] 等. 而最近, 应力法诱导 TMD 相变也逐渐成为了研究的一大热点. 该方法主要是通过物体内部相互作用力来改变物质内部 原子间作用力从而改变物质结构, 达到相变的目的. 而对 TMD 单分子层中相位和相位边界的透彻 理解是建立对丰富的二维材料物理理解的关键一步[65] , 研究者认为可通过使用柔性衬底、原子力显 微镜 (atomic force microscopy, AFM) 技术和其他 标准的实验方法来实现机械诱导的相变. 2015 年, 韩国基础科学研究所的 Song 等 [66] 在室温下通 过调控应力实现了薄层 MoTe2 的相变. 通过引入 0.2% 的拉伸应变, 实现了 MoTe2 2H-1T 相变温度的降低, 趋于室温. 少量的应变可以降低相变温度, 因此环境发生极小变化即可引发相变, 这一概念可用于开发光学、生物和电子应用的传感器. 2016 年 美国斯坦福大学的 Duerloo 等[65] 通过实验发现通过对 MoTe2 进行机械拉伸, 可以使其由半导体2H 相转变为金属 1T'相, 如图 6(e) 所示. 应力相变不仅仅可应用于 MoTe2 上, 还可用 于其他 TMD 材料, 如 MoS2 , MoSe2 和 WTe2 [67,68] .2018 年, 重庆大学的唐青[69] 研究了在空位与拉伸 条件下 MoX2 的相位稳定性. 研究发现空位和拉伸应变均能降低 2H 和 1T'相之间的能量差, 二者之 间的协同效应有效地提高了实现 2H 到 1T 相变的 可能性, 如图 6(f) 所示. 2012 年美国的 Johari 和Shenoy[70] 发现 TMD 对拉伸应变和剪切应变都很 敏感. 除此以外, 他们还发现机械应变能够减小半 导体 TMD 的带隙, 引发其从直接到间接以及 TMD 材料从半导体到金属的过渡. 这项研究通过 说明应变对从 MS2 到 MSe2 到 MTe2 的显著影响, 强调了拉伸和纯剪切应变在调节 TMDs 的电子性 质中的重要性. 同样地, 对于三元 TMD 材料, 应力作用也可以实现其相变, Amey 等 [71] 在 2018 年对 MoWS2 合金进行拉伸, 实现 2H 相到 1T 相的不可逆转变, 并通过拉曼光谱和电子显微镜图像证实了这一点,如图 6(g) 所示.

3.5 高温热处理

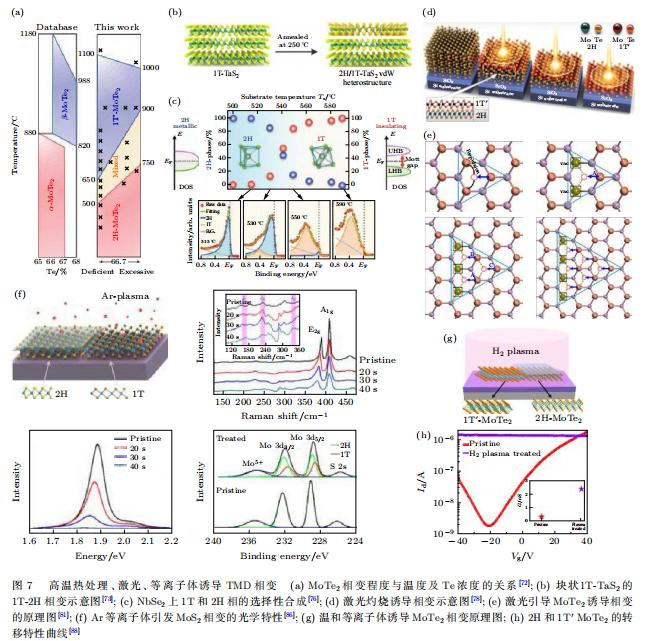

一般来说, 能量的获取是材料结构改变的必要 条件, 因此通过高温处理来改变物质结构可谓是最 为直接的一种方法. 常态下 TMD 大多数情况都处 于稳定的 2H 相, 而其他相在常温下大多不能稳定 存在, 通过升高温度可使其获得改变结构所需的能量, 从而完成相变, 结合热退火可以实现可逆相变. 2015 年韩国的 Keum 等 [72] 通过改变温度从而完成了 MoTe2 2H 相与 1T' 相之间可逆的结构转变, 处理过程如图 7(a) 所示. MoTe2 的 2H 相单

晶在 500 ℃ 以上时开始转变为 1T' 相, 当温度缓慢冷却后恢复到 2H 相, Te 缺陷的增多是 MoTe2 2H-1T'相变的根源. 2018 年新加坡国立大学、中国 科学院、中国科技大学的研究者们[73] 通过热退火 在块状 1T-TaS2 的最顶层单层上诱导 1T 到 2H 的 相变, 从而得到一种超导材料, 如图 7(b) 所示, 并 且通过进一步的研究发现, 施加电压脉冲将单层 2H-TaS2 切换回 1T 相. 这项发现对在块状 1T-TaS2 晶体上制备稳健的 2D 超导提供了一种便捷的方 法, 从而避免了剥离制备单层样品的需要. 2019 年 新加坡国立大学的 Rusydi 和 Wee 以及深圳大学 的张文静教授等 [74] 通过对 Cu 上的单层 MoS2 和 Au 上的单层 WSe2 进行退火处理, 成功诱导了 1H-1T' 相变, 并且进行了全面的实验和第一性原

理研究, 阐明了其潜在机理并将金属基底上的二维 TMD的高产率相变过程推向了一个新的台阶. 该项研究拓宽了 2D-TMD/类金属系统的应用范围, 从而为基于 2D-TMDs 的设备应用创造了新的可能性. 另一方面, 在 CVD 生长 MoTe2 时, 可以通过改变温度来控制其 1T' 相在 2H 相的外延生长, 从 而获得同一原子平面内多层 MoTe2 金属-半导 体多晶型材料 [75] . 2016 年, 日本的 Nakata 等 [76] , 通过控制基底的温度使用分子束外延技术在覆盖有双层石墨烯的 SiC 衬底上实现了 NbSe2 的 1T 和 2H 相的选择性合成, 如图 7(c) 所示. 与此同 时, 他们还发现了 1T-NbSe2 的独特 Mott 绝缘状态. 这项研究的结果为基于 TMD 的晶相工程开辟 了道路. 热处理通过改变温度来调整其晶相, 最大优点 是容易操作. 但这种方法缺点也非常明显: 通过高 温生成的相变产物不稳定, 长时间室温条件下放置 就有晶相恢复的可能性发生 [77] . 如何使热处理后 的 TMD 保持稳定的晶相状态, 是今后研究者们需要面对的一个难题.

3.6 激光引导

与零带隙的石墨烯相比, TMD 具有良好的电 学和光学性能, 从而能够更好地应用于光电子器件 上. 理论研究表明, TMD 薄膜的光学带隙与其原 子膜厚度有关, 如 MoS2 原子膜带隙在 1.2—1.9 eV 之 间 ;  MoSe2 原 子 膜 带 隙 在 1.1 —1.5 eV 之 间 ; WS2 原子膜带隙在 1.2—1.9 eV 之间; WSe2 原子 膜带隙在 1.2—1.7 eV 之间[13] . 当所选取原子膜的

厚度合适时, 其带隙就能够很好地与入射光范围相 匹配, 这使得其在光电子器件领域有着非常好的应 用前景. 近些年来, 激光诱导开始被用于 TMD 材 料的相变. 2005 年, Cho 等[78] 通过使用激光灼烧 MoTe2 样品将 2H MoTe2 转变为 1T' 相, 且通过测试其光 学和电学特性以证明样品转化为 1T' 相, 处理过程 如图 7(d) 所示. 他们还对激光处理后形成的器件 进行了研究, 发现接触电阻显著降低, 证明了 1T'的形成. 通过原位扫描透射电子显微镜结果结合理 论计算表明, Te 空位触发了 MoTe2 中的局部相 变, 形成了一个具有欧姆接触的二维器件. 新加坡 南洋理工大学的张华团队 [79] 在 2018 年通过激光 引导和热退火, 成功完成了 MoS2 的 1T'-2H 相变, 该工作通过电化学测量发现, 在酸性介质中 1T'- MoS2 的基面比 2H-MoS2 的基面更能催化析氢反应. 这些发现为亚稳金属相 TMD 的制备,探索晶 体相依性及其在电化学装置和催化中的应用开辟了新的途径. 激光诱导相变有着广泛应用, 如可控相变成像和表面拉曼增强[80] . 对于相变的原理, 目前主流观点认为是由于上 层的 Te 原子集体滑移所造成的. 但在 2019 年, 北 京航空航天大学的孙志梅教授等 [81] 通过 DFT 计 算认为: MoTe2 中单独 Te 空位聚集从而生长出 1T' 相, 如图 7(e) 所示. 这项研究表明空位以及受激载 流子的控制是 TMD 稳健相变工程的关键, 在电子和能源应用种有较大前景. 激光诱导后得到的相变产物性质稳定, 不会容 易因为外界条件改变从而恢复其原来的晶相. 虽然现如今关于激光诱导法相变的研究较少, 但由于其优点明显, 这种方法在未来将会在 TMD 相变上有 着更大的应用.

3.7 等离子体处理

等离子体又叫做电浆, 是由部分电子被剥夺后 的原子及原子团被电离后产生的正负离子组成的 离子化气体状物质, 是一种尺度大于德拜长度的宏观电中性电离气体. 其运动主要受电磁力支配, 并 表现出显著的集体行为. 它广泛存在于宇宙中, 常 被视为是除去固、液、气外, 物质存在的第四态. 等离子体是一种很好的导电体, 利用经过巧妙设计的 磁场可以捕捉、移动和加速等离子体. 当被加热到 足够高的温度或其他原因, 外层电子摆脱原子核的 束缚成为自由电子, 电子离开原子核, 这个过程就 叫做“电离”. 实验室等离子体按其带电粒子温度 的相对高低, 可分为高温等离子体和低温等离子 体. 高温等离子体只有在温度足够高时才能产生, 一般由恒星放出; 而低温等离子体在常温下即可产

生, 实验室中使用的等离子体一般为低温等离子

体. 其中, 低温等离子体在材料学中有着广泛的应 用, 如掺杂[82]、催化活性[83]、辅助生长[84] 等. 近些 年低温等离子体在诱导相变上逐渐发挥起作用, 比 如诱导 VO2 [85] 和 TMD 相变. 2017 年, 中国科学院、中国科学院大学、北京 大学的研究者们[86] 对 MoS2 样品使用远程等离子 体装置通过 Ar 等离子体处理后成功完成了 2H- 1T'相的转变, 如图 7(f) 所示. 在等离子体诱导相 变的过程中, 该工作主要认为是等离子体引发了顶 端 S 层的滑移从而引发 2H-1T'的相变. 通过等离 子体处理后的 1T' MoS2 在电学、光学、催化和能

量收集设备中具有潜在的应用价值. 2020 年,Shawkat 等 [87] 使用 Ar 等离子体对 CVD 生长的 2D PtSe2 进行辐照, 发现 PtSe2 层完成了半导体- 金属相变. 这项实验及其理论研究验证了大面积 CVD 生长的 2D PtSe2 层中这种外部控制的半导 体向金属过渡的基本机制, 大大拓宽了其在未来电 子学领域的多功能性. 使用等离子体来处理 TMD 样品会对其造成

一定的损伤. 2018 年, 江南大学肖少庆课题组 [88] 使用自主设计的非平行板式电容耦合等离子体系 统, 通过 H2 温和等离子体处理 MoTe2 样品, 实现 了样品由 2H-1T'的相变, 处理过程以及结论如 图 7(g) 和图 7(h) 所示. 通过 AFM 测量发现, 经过温和等离子体处理, 样品表面没有受到损坏, 且通 过 AFM 对厚度的表征发现 MoTe2 层与层之间发 生了展宽. 这项实验证实了等离子体诱导相变的可 行性, 在电学器件上有着很大的应用前景. 等离子体技术处理诱导 TMD 相变还是一个 新技术, 对于其诱导相变的原理还是没有完全得到 阐明. 虽然研究者认为等离子体相变是由 TMD 顶 层硫属原子层滑移所造成的, 但并没有理论推论和 实验验证, 相信在今后的研究中这个问题将会得到 解决.

3.8 电场引导

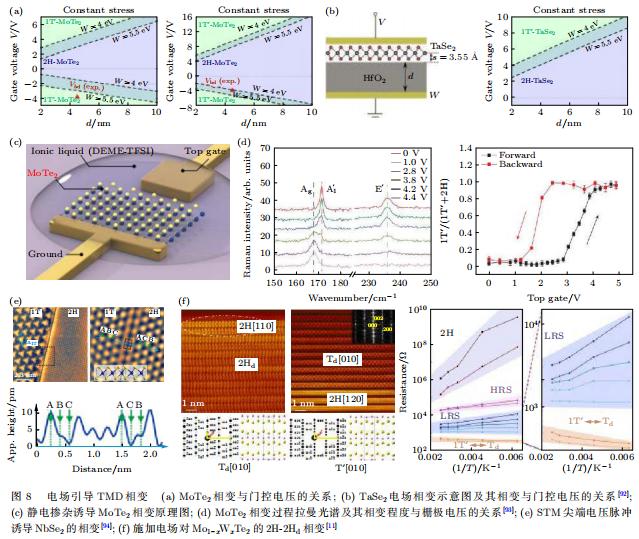

二维 TMD 有着优秀的电学性能, 因此被广泛 应用于场效应管 (field-effecttransistors, FET) 中. 2012 年研究者发现可以通过施加外电场来调控 TMD 的光学及电学性能[89,90] , 也可以提高超导转 变温度[91] . 其中在 TMD 超导方面取得的成就为实 现 TMD 半导体-金属的晶相转变提供了思路. 经 科研工作者的不懈努力和探究, 终于发现了通过电 场引导相变的方法, 其中包括静电门控、静电掺杂 等. 由于这种方法大部分是直接在 TMD 器件上进 行的, 能够有效地控制 TMD 材料相变的可逆性, 这种方法在电子器件制造上有着广泛的应用. 2015 年美国斯坦福大学和新墨西哥州立大学 的研究者们 [92] 通过静电门控的方法成功诱导了 MoTe2 , MoS2 和 TaSe2 的半导体到半金属相变, 过程如图 8(a) 和图 8(b) 所示. 该工作中使用的是 电容器结构改变栅极电压从而完成了相变, 研究发 现单层中载流子密度或电子化学势的变化是诱导 TMD 材料从半导体到半金属相变的主要因素. 由 于栅极电压过高可能会击穿样品层, 因此可以通过形成合金来降低栅极电压的幅度[92] . 2017 年加利 福尼亚大学通过静电掺杂的方式成功驱动单层 MoTe2 的六方相和单斜相之间的相互转变, 如 图 8(c) 和图 8(d) 所示, 通过在样品器件上加入 DEME-TFSI 离子液体形成顶栅并改变样品栅压 从而调控其相变 [93] . 该工作中还将二次谐波光谱 与偏振拉曼光谱相结合, 以表明诱导的单斜晶相保 留了原始六方相的晶体取向. 这项实验为开发基于 原子薄膜的相变器件开辟了新的可能性 [93] . 同年 Weber 等[94]将低温扫描隧道显微(scanning tunneling microscope, STM) 用于 NbSe2 的结构观测 和相变工程, 通过施加带有 STM 尖端的电压脉冲, 可将 NbSe2的晶相局部地由三棱柱相 (2H) 转换为八面体相 (1T), 如图 8(e) 所示. 研究者根据其特 征 ( ) R13.9°电荷密度波的顺序来识别 1T 相. 关于相变的机制, 研究者讨论了各种可能的 影响因素, 包括温度变化以及 STM 尖端产生的电 荷注入. 虽然这种相变的机理目前并不明确, 但这 种相变方法将在未来的原子型电子器件中显示出 它们特有的应用前景. 2019 年, 美国的研究者们通 过施加电场对基于垂直 2H-MoTe2 和 Mo1–xWxTe2 的电阻型随机存取存储器件实现了畸变的瞬态 结构 (2Hd )和斜方晶体 Td 导电相的结构转变, 如 图 8(f) 所示. 这项发现表明了可以在二维材料中实 现受控的电状态切换, 并凸显了 TMD 在存储器应 用中的潜力[11] .

4   总结和展望

综上所述, 本文首先对 TMD 的各种性质及其 应用进行了一个简单的概括, 然后又介绍了 TMD 的各种晶相结构: 2H, 1T 以及 1T', 2Hd 等. 文中 重点总结并对比了目前已知的几种 TMD 相变方 法: CVD 法、掺杂法、分子插层法、高温热处理法、 应力法、激光引导法、等离子体处理法以及电场引 导法, 并且对每种方法的研究进展进行了详细介 绍. 本篇综述对 TMD 的相变方法进行了一个全面 的总结, 为今后 TMD 的相变工程研究提供了一个很好的参考. 虽然目前对 TMD 的相变研究取得了非常之 多的突破性成果, 但在这方面还存在很多问题和挑 战. 其中最大的问题就是相变后 TMD 的纯净度和 稳定性问题. 比如分子层、掺杂等方法诱导相变 的 TMD 中含有较多的杂质, 其纯净度得不到保 证. 而另一些相变方法, 如高温热处理、等离子体 处理, 虽然纯净度可以得到保证, 但相变产物极其 不稳定, 其晶相在高温下存在可逆性. 同时通过等 离子体和高温实现相变的机理仍在探究中, 这些都 是今后研究需要克服的难题. 此外, 除了以上所介 绍的这几种晶相外, TMD 可能还具有其他晶相, 如何发现它们以及找到这些晶相的相变方法也是 今后需要研究的重点. 总而言之, 二维 TMD 的相变在 TMD 中是公 认的有前途的领域, 其在存储器设计以及电极制造 中有着重要的应用, 现如今对这方面的研究总体上 是逐步向前推进的. 相信 TMD 相变工程在未来的 研究中会出现突破性的进展, 并在现代电子工艺中 有更加广泛的应用.
